Montagem de mangueiras de soldagem duplas
Visão geral do produto
A mangueira de soldagem dupla PASSION® é projetada para a entrega segura e confiável de oxigênio e gases de GLP em aplicações de soldagem, corte, solda e fabricação de metais.
A mangueira azul é dedicada ao serviço de oxigênio e possui tubo de borracha EPDM e cobertura para excelente resistência ao clima, ozônio e abrasão.Utilizando um tubo interno de NBR 100% virgem combinado com uma cobertura externa de EPDM 100% pura para garantir uma resistência excepcional aos gases de combustível, mantendo uma excelente durabilidade ao ar livre.
Fabricado em conformidade com os requisitos ISO 3821 e ARPM IP-7,Cada mangueira é reforçada com uma camada de poliéster trançado de alta resistência para um desempenho de pressão estável e uma longa vida útil em ambientes industriais exigentes.
Adequado para estaleiros, canteiros de obras, oficinas de fabricação de aço, instalações de manutenção e indústrias de fabricação de metais.
Características e benefícios
Projetado para aplicações de oxigénio e GLP
A construção de duas linhas permite o transporte simultâneo de gás de oxigénio e GPL, melhorando a eficiência e a segurança no local de trabalho.
Composto de borracha virgem de qualidade superior
- Tubos de oxigénio: tubo EPDM + tampa EPDM
- Tubos de GPL: 100% tubo NBR virgem + 100% cobertura EPDM virgem
- Sem borracha reciclada
- Nenhum material recuperado
Excelente resistência ao clima
O revestimento externo de EPDM proporciona uma resistência superior contra:
- O ozono
- Exposição aos raios UV
- Envelhecimento
- Cracagem
- Ambientes ao ar livre
Reforço de alta pressão
Uma camada de reforço de poliéster trançado de alta resistência fornece:
- Pressão de trabalho: 20 bar (300 PSI)
- Pressão de ruptura: 60 bar (900 PSI)
Flexível no frio
Manter a flexibilidade de:
-30°C a +80°C
Adequado para operações de soldagem em interiores e exteriores.
Conformidade com as normas internacionais
Fabricado em conformidade com:
- A norma ISO 3821
- ARPM IP-7
- A norma ISO 2398
- ISO 9001 (em inglês)
- RoHS
- REACH
- CE
Especificações técnicas
| Ponto |
Especificações |
| Nome do produto |
Tubos de soldagem dupla |
| Tipo de gás |
Oxigénio + GLP |
| Material do tubo (azul) |
EPDM |
| Material de cobertura (azul) |
EPDM |
| Material do tubo (laranja) |
100% NBR virgem |
| Material de cobertura (laranja) |
100% EPDM virgem |
| Reforço |
Poliéster Trenzado de alta resistência |
| Pressão de trabalho |
20 bar (300 PSI) |
| Pressão de explosão |
60 bar (900 PSI) |
| Intervalo de temperatura |
-30°C a +80°C |
| Padrão |
ISO 3821 / ARPM IP-7 |
| Tamanhos disponíveis |
3/16", 1/4", 5/16" |
| Comprimentos padrão |
25 pés, 50 pés, 100 pés |
| Comprimento personalizado |
Disponível |
| Cores |
Azul e laranja (cores personalizadas disponíveis) |
Aplicações
Indústria da construção naval
Usado para corte, solda, reparação e fabricação em estaleiros navais.
Sítios de construção
Ideal para construção de aço, instalação de tubulações e solda de estruturas.
Oficinas de fabricação de metais
Adequado para operações de corte e soldagem com oxigénio.
Oficinas de manutenção e reparação
Fornece transferência de gás fiável para tarefas de manutenção de rotina.
Fabricação de aços estruturais
Projetados para operações de solda e corte industriais contínuas.
Opções de embalagem
Embalagens personalizadas disponíveis:

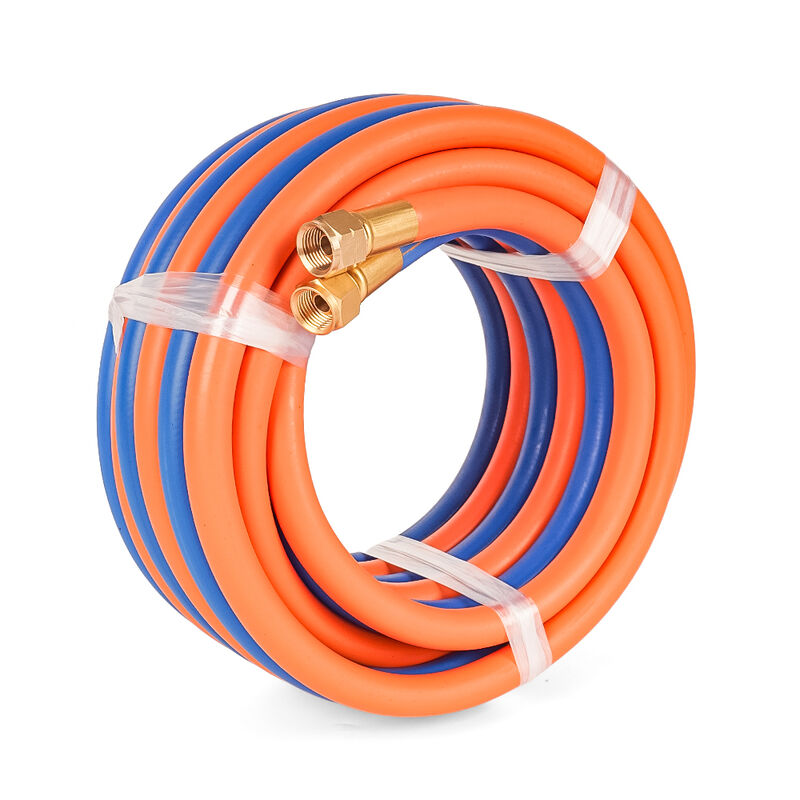

- Embalagens envoltas em bobinas
- Película de plástico embrulhada
- Embalagens de cartão
- Embalagem de bobina
- Embalagens personalizadas
Serviço OEM e ODM
A PASSION fornece:
- Comprimento de mangueira personalizado
- Cores personalizadas
- Impressão do logotipo do cliente
- Embalagens de etiqueta privada
- Fabricação OEM
- Desenvolvimento de ODM
Parâmetros técnicos:- Não.
| Fabrica 1/4'X50ft resistente ao desgaste grau T Oxígeno/aceto duplo montagem de mangueira de solda |
| Aplicação |
Estagiários, industriais, de construção civil, etc. |
| Cores opcionais |
Vermelho / Verde, Vermelho / Azul, Azul / Laranja (Customizado) |
| Nível de qualidade |
Grau R |
| Padrão |
EN ISO3821 / RMA IP-7 |
| Certificado |
CE / ROHS |

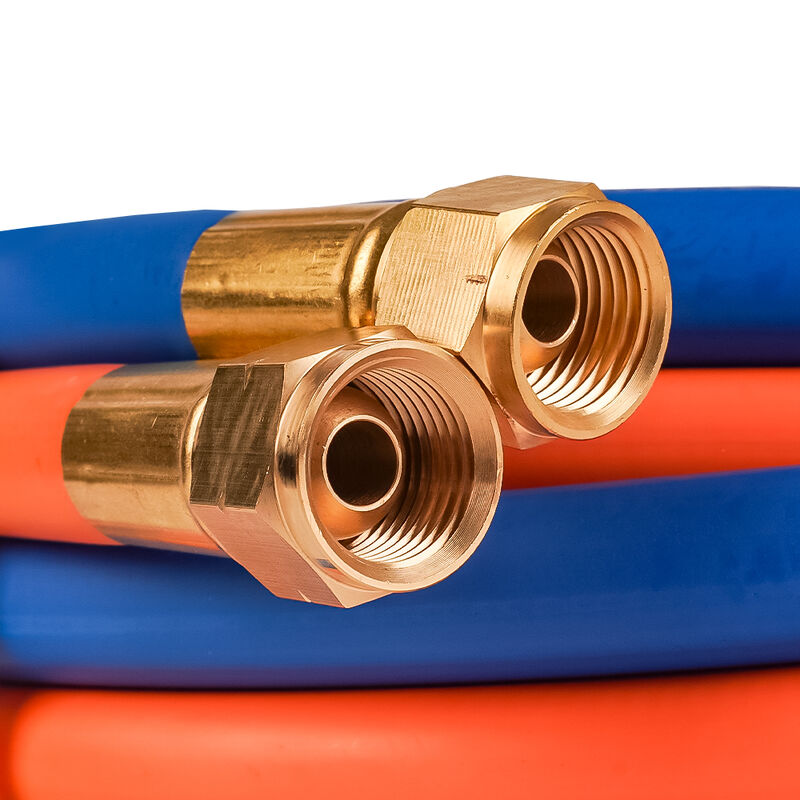

| Conectores |
Dentes de latão do sistema métrico (M16x1.5), aplicado ao continente chinês
Dentes de latão do sistema britânico (G3/8-19N), Reino Unido e Hong Kong, etc.
Dentes de latão do sistema americano (G9/16-18N), América, Oriente Médio e América do Sul, etc.
Sistema australiano (5/8-18N), Austrália etc. |
| Parâmetros específicos |
| Número da parte |
Identificação |
Doença de overdose. |
Max W.P. |
Minha pressão arterial. |
Min Bend Raidus |
Peso |
| - Não, não. |
polegada |
mm |
polegada |
mm |
psi |
barras |
psi |
barras |
polegada |
mm |
kg/m |
| PG-05 |
3/16 |
5 |
0.47 |
12 |
300 |
20 |
900 |
60 |
3.78 |
96 |
0.15 |
| PG-06 |
Quatro por cento |
6 |
0.51 |
13 |
300 |
20 |
900 |
60 |
4.09 |
104 |
0.17 |
| PG-08 |
5/16 |
8 |
0.59 |
15 |
300 |
20 |
900 |
60 |
4.72 |
120 |
0.216 |
| PG-10 |
3/8 |
10 |
0.67 |
17 |
3002 |
20 |
900 |
60 |
5.35 |
136 |
0.24 |
Apoio e Serviços:
Nossa mangueira de soldagem gêmea é apoiada por uma equipe de técnicos experientes e experientes que se dedicam a fornecer aos clientes suporte técnico e serviço.
A nossa equipa de técnicos pode ajudar os clientes a selecionar os produtos adequados para a sua aplicação, fornecer aconselhamento sobre instalação e conselhos de funcionamento, e ajudar na resolução de problemas e reparações.
Também oferecemos cursos de treinamento para ajudar os clientes a tirar o máximo proveito de sua mangueira de soldagem dupla. Estes cursos cobrem tópicos como a escolha correta do produto, instalação, operação e manutenção.
Para quaisquer dúvidas ou preocupações, por favor entre em contato com a nossa equipa de apoio técnico.
Embalagem e transporte:
Embalagem e transporte de mangueiras de soldagem dupla
As mangueiras de soldagem de gêmeos são embaladas e enviadas de várias maneiras, dependendo da quantidade e tamanho da encomenda.Para encomendas médias e grandes, as mangueiras são geralmente embrulhadas e colocadas numa palete de madeira para transporte.
